Подтягивание гайки ведущей шестерни (хвостовика) редуктора ВАЗ и Лада Нива, признаки и устранение неисправности, диагностика состояния редуктора.

Предварительный натяг в подшипниках ведущей шестерни редуктора ВАЗ и Лада Нива создается при помощи гайки S24 М16х1,5 с нейлоновой вставкой. Он необходим для обеспечения точного вращения ведущей шестерни, а следовательно, и сохранения правильного зацепления шестерен.

Подтягивание гайки ведущей шестерни (хвостовика) редуктора ВАЗ и Лада Нива, признаки и устранение неисправности, диагностика состояния редуктора.

Гайка затянута значительным моментом 12-26 кгсм. При ключе с плечом 300 мм это соответствует усилию 36-72 кгс, затянуть это соединение непросто. Именно такое усилие, нейлоновая вставка, мелкая резьба и упруго деформируемая распорная втулка подшипников препятствуют самоотворачиванию гайки. Однако, постепенно затяжка гайки начинает ослабевать, упругая распорная втулка разгружается и натяг в резьбе пропадает.

Особенностью гипоидных передач задних ведущих мостов автомобилей ВАЗ является то, что при движении вперед ведущая шестерня как бы выталкивается из зацепления, а при заднем ходе и торможении двигателем — втягивается. Главная передача переднего моста Лада Нива работает наоборот — при движении вперед ведущая шестерня втягивается в зацепление.

Любое перемещение ведущей шестерни нежелательно. Но особенно плохо, если втягивание в зацепление происходит при ослабленном натяге подшипников. Передача заклинивает (защемляется), нагрузки на подшипники резко возрастают.

Характеристики редукторов автомобилей ВАЗ.

Характеристики редукторов автомобилей ВАЗ

Первым сигналом, что гайка ведущей шестерни ослабла, является гудение главной передачи заднего моста при торможении двигателем (колеса вращают двигатель). Это гудение бывает слышно и при переключении передач «вверх», когда двигатель слегка притормаживается, и при переключении «вниз», когда разгоняется. При движении накатом гудения обычно нет, так как нет нагрузки.

От колес вращается только ведущая шестерня (здесь она уже — ведомая), карданный вал и ведомый (вторичный) вал коробки передач. До гудения желательно дело не доводить, а при любой ситуации, когда снят карданный вал, проверить затяжку гайки ведущей шестерни. Проделать эту операцию можно, приподняв только одно колесо без подъемника или канавы. Но удобств будет меньше, а сил и нервов потратите больше. Не забудьте про подставки и клинья (упоры) под колеса.

Проверка затяжки гайки ведущей шестерни редуктора ВАЗ и Лада Нива.

Прежде всего очищаем от грязи горловину редуктора, фланцы ведущей шестерни и карданного шарнира. Чтобы добраться до гайки (S24 М16х1,5), необходимо разъединить фланцы и отвести в сторону карданный вал. Он балансируется отдельно от ведущей шестерни с фланцем и все же пометьте краской или керном относительное положение фланцев.

Гайки (S13, М8) фланцевых болтов со специальными головками, которые предстоит отвернуть, требуют очень внимательного отношения. Здесь накидным ключом или головкой не воспользоваться. Обычный открытый (рожковый) ключ «на 13» (S13) должен быть новым или, во всяком случае, плотно охватывать грани гайки. Можно изготовить из ключа S12 «плотный» ключ S13.

Дело в том, что гайки болтов фланцев могут быть затянуты моментом до 3,5 кгсм (при плече ключа 150 мм — усилие 21 кгс). Если учесть, что коэффициент трения покоя всегда больше коэффициента трения скольжения, усилие на ключе будет немалым. При малейшей «слабине» ключа шестигранник гайки будет быстро смят («зализан»). При закруглении углов граней гайки, как правило, используют молоток и зубило. Если заменить гайку после этого нечем, приходится обрабатывать ее грани под шестигранник S12.

Читайте так же:
Регулировка шкворней уаз 390995

Начинаем отворачивать ту гайку, которая находится в удобном положении (далее проворачиваем карданный вал), не забывая о болте. Дело в том, что коническая головка болта — с лыской, при этом болт упирается в специальную фрезеровку фланца и удерживается от проворачивания. Здесь нет смысла, вращая гайку, вместе с ней вращать и болт, сминая при этом кромки. Лучше своевременно заклинить головку болта отверткой.

Когда отвернуты все гайки, вынуты болты и при отводе фланца карданного вала между фланцами обнаружено масло — это первый признак того, что гайка хвостовика отвернута и горячее масло через незажатые торцы деталей и шлицевое соединение легко проникло в межфланцевое пространство.

Установка ведущей шестерни редуктора ВАЗ и Лада Нива.

Подтягивание гайки ведущей шестерни хвостовика редуктора ВАЗ и Лада Нива, признаки и устранение неисправности, диагностика состояния редуктора

Второй признак ослабления затяжки гайки — наличие осевого зазора ведущей шестерни. Возьмитесь двумя руками за фланец и перемещайте его назад—вперед (автомобиль при этом на подставке, под колесами — упоры). Гайка ведущей шестерни может оказаться отвернутой на полный оборот и более (1 оборот — осевое перемещение — равно шагу резьбы, т.е. 1,5 мм). Здесь уже о преднатяге речи не идет и вам повезло, что редуктор еще работает.

Затягивание гайки ведущей шестерни редуктора ВАЗ и Лада Нива.

Итак, вы добрались до гайки хвостовика, но прежде чем затягивать, есть смысл ее отвернуть. Часто это можно сделать руками без использования ключа. Но может потребоваться ключ и не один. Отвернуть гайку можно, только придерживая фланец ведущей шестерни. Для удержания фланца применяют специальный или универсальный ключ.

Универсальный ключ для фланцев и ступиц.

Затягивание гайки ведущей шестерни редуктора ВАЗ и Лада Нива

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Читайте так же:
Складной подъемный механизм blum регулировка

Проще всего измерить момент при помощи пружинных весов (безмена). Так, если момент сопротивления составляет 4-6 кгссм, а крючок весов зацеплен за отверстие фланца, то усилие на весах должно быть 1,1-1,7 кгс. Напомним, что замеряется момент сопротивления вращению, а не момент трогания, который значительно выше. Все эти замеры могут показаться сложными, но они необходимы для надежной работы редуктора.

Диагностика состояния редуктора (подшипников, зацепления) автомобилей ВАЗ и Лада Нива.

Теперь рассмотрим случаи, когда не обойтись только затягиванием гайки. Речь пойдет также о диагностике состояния редуктора (подшипников, зацепления).

1. Вращая ведущую шестерню за фланец, ощущаем равномерное периодическое нарастание и ослабление момента сопротивления — «перебор роликов». Это явление тем сильнее, чем больше преднатяг, если подняты оба колеса и, конечно, в том случае, когда редуктор снят и из его картера извлечена коробка дифференциала с ведомой шестерней.

«Перебор роликов» — это нарушение геометрии дорожек качения и роликов подшипника, признак того, что если редуктор еще не «загудел», то это вот-вот случится. В последнем случае дело может усугубиться появлением волн на зубьях шестерен. Тогда гудение перейдет в вой — и дефект (волны на зубьях) уже не устранить.

Если, вращая ведущую шестерню, вы замечаете нарастание и ослабление момента сопротивления только в одном месте по углу поворота, это значит, что на наружных дорожках подшипника (или подшипников) начался питтинг — появились «язвочки». Здесь также необходима разборка редуктора.

2. Гайка хвостовика затянута уже максимальным моментом (26 кгсм), а преднатяга в подшипниках все нет. Более того, может быть и осевой зазор. Дело в том, что «дозирует» преднатяг подшипников их распорная втулка.

По мере износа подшипников втулка может оказаться слишком длинной, при этом «осадить» ее, затягивая гайку моментом более 26 кгсм, нельзя — она примет вид, показанный на рисунке ниже, т.е. полностью выйдет из строя. Здесь выход только один — после разборки редуктора и оценки состояния подшипников ведущей шестерни сделать втулку короче.

Распорная втулка подшипников хвостовика.

Диагностика состояния редуктора, подшипников, зацепления, автомобилей ВАЗ и Лада Нива

3. При моменте затяжки гайки менее 12 кгсм момент сопротивления резко возрастает. Это говорит чаще всего о том, что втулка свое отработала — «села» и необходима ее замена. Возможен и такой случай — обмятие и износ торцев деталей сделали всю цепь и саму втулку короче. «Удлинить» втулку можно, воспользовавшись шайбами-прокладками, установленными у торцев втулки.

Предотвращение отворачивания гайки ведущей шестерни (хвостовика) редуктора ВАЗ и Лада Нива.

Можно ли предотвратить отворачивание гайки хвостовика? Вариант стопорения представлен на рисунке выше. Гайка через втулку опирается на фланец карданного шарнира. Размер втулки 12 мм может потребовать уточнения (подгонки) по месту. Необходимый размер можно определить при помощи пластилина, соединив фланцы двумя болтами.

Штатная распорная втулка играет роль пружинной шайбы (одно из средств стопорения гайки хвостовика), но пружинные шайбы, как правило, разрезные и выполняют свою роль гораздо лучше. Вместо пружинной распорной втулки можно применить жесткую распорную втулку. При отсутствии распорной пружинной втулки жесткую изготовить значительно проще. Редуктор с жесткой распорной втулкой применен на заднеприводных автомобилях Москвич и автомобилях ИЖ.

Читайте так же:
Как регулировка трамблер ваз 2106

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Приступаем к работе

Чтобы приступить к демонтажу моста, следует сначала загнать автомобиль на смотровую яму или же эстакаду. Затем необходимо слить масло и разъединить карданный вал с фланцем хвостовика шестерни.

задний редуктор ВАЗ 2106

После этого с машины снимаются полуоси и при помощи торцевого колюча откручиваются 8 крепежных болтов, которые соединяют редуктор с балкой. Дальше можно смело вынимать из автомобиля ВАЗ 2106 задний мост (редуктор). На этом этапе можно пойти двумя путями – установить новый элемент или попробовать поковыряться в старом. В первом моменте сборка элементов производится в обратной последовательности, а вот о том, как поступать во втором случае, расскажем в следующих разделах.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Как залить масло?

Перед тем как раскрывать особенности замены, отметим, что данную инструкцию можно использовать не только для автомобилей модели 2106. Аналогичный алгоритм замены масла можно наблюдать у автомобилей ВАЗ модели 2101, 2102, 2104, 2105, а также модели 2107.

Итак, что нам нужно сделать для замены масла? Сначала необходимо открутить шестигранным ключом сливную пробку. Далее ставим какую-нибудь емкость и откручиваем заливной элемент. После того как масло хорошо стекло, обратно заворачиваем пробку и при помощи специального масляного нагнетателя (либо большого шприца) закачиваем сюда трансмиссионное масло. Льем до уровня нижнего края отверстия. Далее закручиваем пробку, и на этом можно смело приступать к эксплуатации автомобиля.

Иногда вещество в редукторе может быть сильно загрязнено. В таком случае прежде чем залить новую жидкость, тщательно промываем картер КПП или редуктора смесью дизтоплива с маслом (не обязательно трансмиссионным). В пропорции выходит на литр масла около 300 миллилитров солярки.

Читайте так же:
Регулировка газораспределительного механизма на тракторе

Инструкция по выполнению замены

Замена рулевой трапеции производится на смотровой яме или эстакаде. Порядок разборки следующий.

  1. Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
  2. Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
  3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
  4. Операцию повторить на всех остальных наконечниках.

Иногда при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает вращаться вместе с гайкой, провернувшись в посадочном месте. Тогда, чтобы открутить гайку, надо заблокировать его монтажной лопаткой. Небольшая особенность: левая и правая крайние тяги ВАЗ 2106 отличаются друг от друга, поэтому после снятия их лучше пометить.

Рулевое управление автомобиля

Элементы рулевого управления: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — вал рулевого управления; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опоры вала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак

После того как все 3 тяги сняты, нужно новые детали подогнать под длину старых. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.

Замена верхнего рычага

Снятие верхнего рычага

Снятие верхнего рычага

Для замены верхнего рычага передней подвески ВАЗ 2106 самостоятельно вам понадобятся ключи на 13 и 22, домкрат, опора, ключ баллонный для снятия колеса. Для демонтажа верхнего рычага передней подвески необходимо действовать по инструкции:

  1. Поднимите машину на домкрат и снимите колесо, а потом под нижний рычаг подставьте опору и опустите авто. Это необходимо для нагрузки подвески до состояния, будто авто стоит под собственным весом. Рычаги при этом выровняются.
  2. Зафиксируйте гаечным ключом ось верхнего рычага и ослабьте гайку оси, открутив ее до совпадения с торцом оси.
  3. Открутите болты, на которых держится верхняя шаровая опора, а затем подайте рычаг немного вверх и полностью выкрутите гайку оси, вытащив с рычага ось.
  4. Снимите рычаг вместе с сайлентблоками, не демонтируя их.
Читайте так же:
Регулировка штока главного цилиндра сцепления газель

Далее произведите все работы, из-за которых вы демонтировали рычаг передней подвески ВАЗ 2106, и установите на место или замените новым. Процесс сборки осуществляется так же, как разборка, но в обратном порядке.

Установка и сборка заднего моста

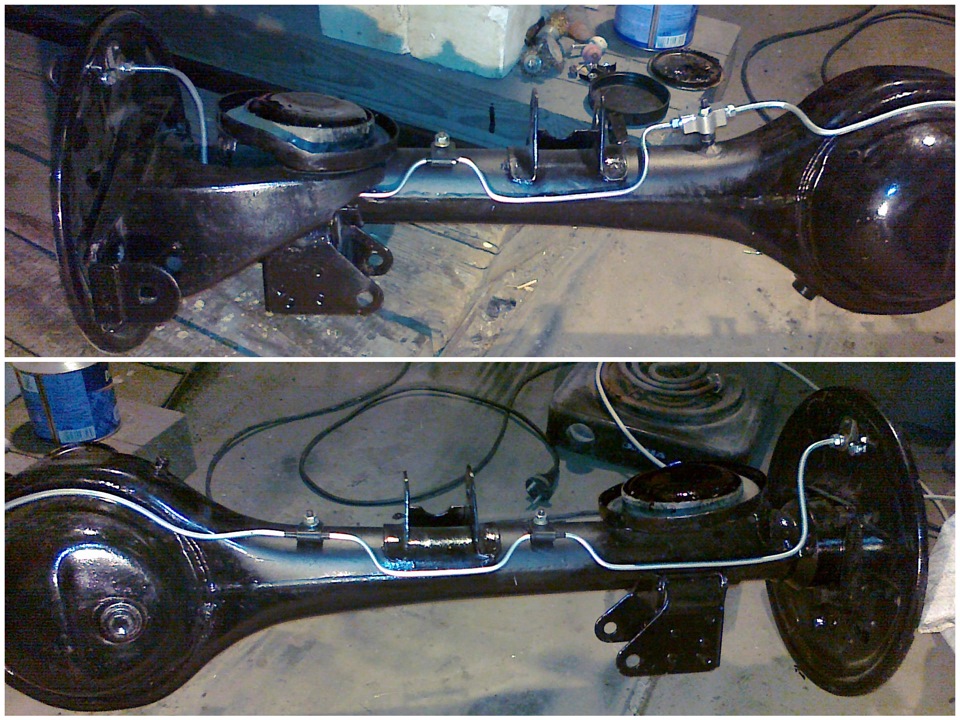

Так как мост у нас снят и первым делом, для удобства, решено провести по мосту тормозные трубки. Начал мерить, выгибать трубки, и в процессе отломал от моста одно крепление, не очень прочное оно оказалось. Сначала думал приварить новое, но потом решил слегка доработать сей узел))
Привариваем на место старых креплений шпильки, в количестве трех штук, после все подкрашиваем)

Вырезаем и металла (1.8 мм), три пластины, и изготавливаем крепления. Чтобы нигде ничего не пережималось, места посадки трубок делаем чуть большего диаметра самих трубок.

Устанавливаем на шпильки)
В местах контакта трубки и крепления, чтобы избежать вибрации, наматываем немного изоленты)

Трубки проводим таким образом, чтобы они не касались моста.
Держится все прочно и не вибрирует)

Крепления реактивных тяг, перед установкой, промазываем смесью резино-битумной мастики и нигрола.

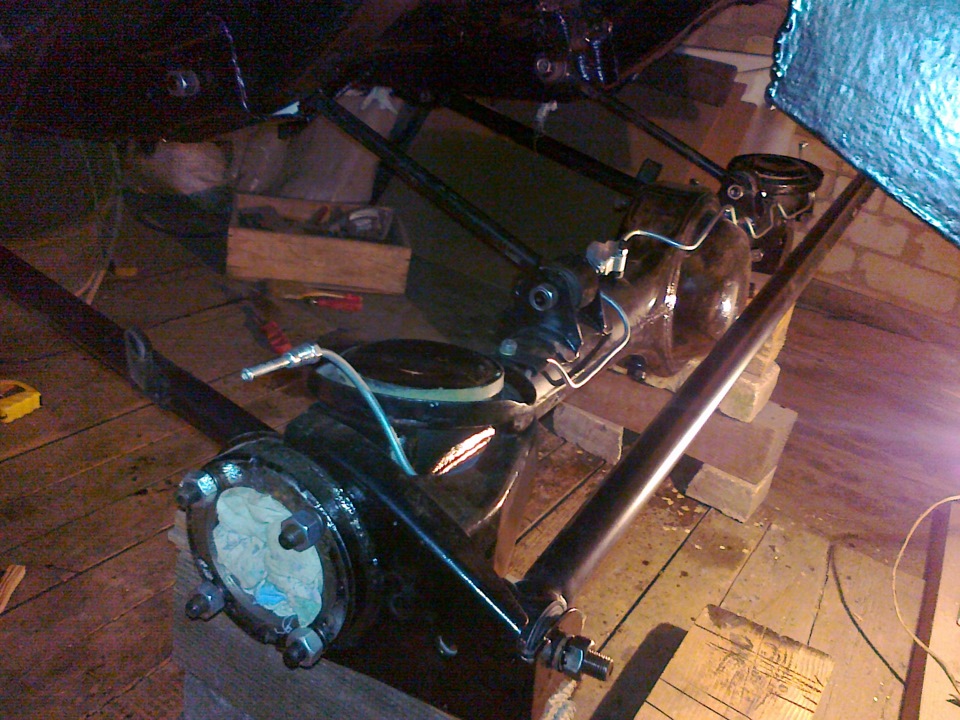

Устанавливаем мост)
Все болты, которыми крепятся реактивные тяги, смазываем нигролом.
Болты до конца не затягивал, затяну когда машина уже полностью сядет.

Устанавливаем пружины)
Перед установкой посадочные места пружин промазываем нигролом, и устанавливаем нижние пластиковые проставки.
Левая пружина стала как по маслу)

А вот с правой пришлось повозиться. Верхняя резиновая проставка не садилась на свое место, на полпути остановилась и дальше никак. Решил нагреть ее немного, тем самым слегка размягчить резину, что оказалось верным решением) Все стало на свое место)

Устанавливаем редуктор)
Место установки редуктора, резьбовые соединения обезжириваем и ложем прокладку, обработываем ее с двух сторон герметиком. Болты крепления редуктора тоже обезжириваем и промазываем герметиком.

Далее устанавливаем сальники полуосей, предварительно смазав их литолом.

Устанавливаем пластины, на которых крепятся тормозные механизмы, между ними и мостом ложем герметик. Устанавливаем полуось, на фланец полуоси перед установкой так же наносим герметик.
Устанавливаем тормоза, место соприкосновения полуоси и барабана промазываем нигролом.
