Как пользоваться раздаткой на Ниве (ВАЗ 2121), устройство коробки

Как пользоваться раздаткой на Ниве (ВАЗ 2121), устройство коробки

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.

Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска.

Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Принцип работы системы гидравлического управления

Гидроусилитель руля

Гидроусилитель руля для этой модели

Как же работает гидроусилитель руля? Его основным элементом является насос, который с помощью ремня от коленчатого вала засасывает масло и нагнетает его в распределитель. Последний, в свою очередь, отслеживает усилие, прикладываемое к рулю, и с помощью торсиона (следящего устройства) помогает поворачивать ведущие колеса. При движении по прямой торсион не закручивается, поэтому каналы распределителя перекрыты и масло сливается назад в бачок.

ГУР чаще всего приносит пользу при парковке и на поворотах, облегчая работу рук в три раза. Также можно говорить о том, что механизм ослабляет передачу на рулевое управление микроударов от поверхности дороги. Полезен механизм и при резком падении давления в шинах. К минусам гидроусилителя руля относят то, что он мешает «чувствовать машину», поэтому конструкторам нужно добиться компромисса между информативностью и тугостью баранки.

Иностранные производители проводят массу исследований для того, чтобы сделать гидроусилитель легким на небольшой скорости и упругим — на высокой. Для этого в немецкие гидроусилители от компании ZF ставятся модуляторы давления, которые с ростом скорости ограничивают давление масла в рабочем контуре. Кроме того, допустимы схемы с приводом ГУР от электромотора, что дает возможность изменять производительность насоса в соответствии с вращениями электропривода. Иногда еще меняют и передаточное отношение.

Как разобрать рулевой редуктор Нива

  • В первую очередь с редуктора следует слить масло.
  • Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
  • Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
  • Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
  • Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
  • После чего вынимаем вал вместе с сепаратором.
  • Снимаем сальники вала червяка и вала сошки.
Читайте так же:
Как отрегулировать рхх ваз 2114

Какие реактивные тяги (штанги) лучше поставить на Ниву Шевроле и другие модификации внедорожника

Всем привет! Подвеска нашего любимого русского джипа, как все мы отлично знаем, является предметом обширным, включает не только ступицы, пружины и амортизаторы, но и металлические тяги, удерживающие задний мост внедорожника в заданном диапазоне колебаний. Передок устроен несколько иначе – там редуктор и рычаги, а вот сзади – мост и, соответственно, устройства, что его удерживают, а именно реактивные тяги Нива 2121 (штанги). Конкретно этим нескольким железкам мы и посвятим наш сегодняшний рассказ.

Содержание:

  1. Штанги задней подвески и их предназначение
  2. Чем грозят изношенные реактивные тяги
  3. Виды неисправностей и ремонт
  4. Какие реактивные тяги Нива Шевроле подойдут на Ниву и другие модификации этого автомобиля
  5. Проверенные производители

Штанги задней подвески и их предназначение

Что же такое реактивные тяги? Говоря простым языком это стальные трубки, которыми задний мост Нивы удерживается от чрезмерных колебаний, передающихся с колёс, не только в вертикальной плоскости, но и по горизонтали.

На концах металлических трубок – проушины, в них вставлены сайлентблоки (резиновые или полиуретановые уплотнители). Посредством болтов и гаек слева и справа пара коротких и пара длинных тяг соединяет, соответственно, верхнюю и нижнюю плоскость заднего моста с кузовом. К кузову тяги крепятся через соответствующие кронштейны.

Лучшие реактивные тяги на Ниву

Ещё одна самая длинная – тяга Панара – устанавливается поперечно, в какой-то мере выполняя работу стабилизатора поперечной устойчивости. Она, в том числе, не позволяет машине поймать излишний крен в крутых поворотах.

Если подходить к вопросу академически, то тяга Панара уходит корнями аж в XIX век и название её созвучно с именем изобретателя Рене Панара, он же основатель автомобильного концерна «Panhard-Levasseur». Этот элемент конструкции предотвращает преимущественно поперечные колебания моста Нивы.

Позднее было придумано устройство Уатта, которое считают, не без оснований, более технологичной альтернативой вышеозначенной тяги. Работу оно выполняет ровно ту же. А представляет собой две балки, размещённые параллельно оси машины, сочленённые вертикальным связующим звеном. Но на этом предмете мы точно не будет останавливаться надолго, подробнее ознакомиться с принципом работы параллелограмма Уатта можно в технической литературе или в Интернете.

Ещё для надёжности и большей жёсткости подвески существует практика применения тяг квадратного, а не круглого сечения, но опытные Нивоводы прекрасно знают, что чрезмерно тяжёлые и «сверхнадёжные» элементы подвески, крепящиеся к кузову машины, могут попросту оборвать крепёжные элементы, сослужив тем самым плохую службу.

Читайте так же:
Камаз аппарат тнвд 4310 регулировка подачи топлива

Чем грозят изношенные реактивные тяги

В автомобиле, по большому счёту, мало элементов, значимость которых можно подвергать сомнению. Подвеску, как раз, вкупе со всеми её многочисленными элементами лучше содержать в относительном порядке.

Стук и другие звуки

Появились посторонние глухие удары со стороны кормы вашего транспортного средства при движении по бездорожью?! Лучше выбрать время и осмотреть, в том числе, штанги реактивные Нива Шевроле. Источником шума могут быть, например, рассохшиеся сайлентблоки. В этом случае проушина будет перманентно ударяться о кронштейн крепления, последний всё сильнее будет страдать и может, в конце концов, оборваться, если раньше не разрушится проушина тяги.

Проблемы с управляемостью, машину «водит»

Этот случай, как раз, запущенный вариант предыдущей истории. Когда водитель не уделяет внимания подвеске машины, рано или поздно можно ощутить непонятные колебания автомобиля даже на ровной дороге, отчётливую неустойчивость машины в повороте и т.д. Реактивные тяги Нива 2131 в немалой степени отвечают за этот момент.

Ускоренный износ резины, так как мост движется по одной траектории – машина по другой

Ненормативные колебания моста вместе со ступицами и колёсами – верный путь к преждевременному повреждению шин и их неадекватному износу. Опять же, лучше своевременно принимать меры по замене или ремонту реактивных тяг.

Неисправности рулевых тяг на Ниве

Виды неисправностей и ремонт

Как правило, внешние признаки относительно легко помогают диагностировать самостоятельно – нужно ли готовиться к тотальной замене всех пяти реактивных тяг или же можно будет ограничиться частичной заменой сайлентблоков или отдельных единиц комплекта.

Деформация металла

Автомобилисты, которые владеют любой из модификаций внедорожника ВАЗ-2121, отличаются активным образом жизни, частыми поездками по бездорожью и т.д. Эксплуатация машины в сложных дорожных условиях на грунтовых, каменистых и лесных тропах часто приводит к неприятностям. В штанги «прилетают» камни, железо гнётся, а в скоростных заездах, бывает, что даже рвётся, в прямом смысле этого слова.

Согнутую железку, кстати, всегда можно заменить отдельно от комплекта. Не стоит с этим тянуть.

Высохшие или рваные резинки

Рассохшийся сайлентблок достаточно быстро даёт знать о себе – появляются посторонние удары, присутствует шум в задней части автомобиля. Чтобы не разбить посадочные места резинки – лучше своевременно принять меры и, хотя бы, просто заменить сайлентблок.

Читайте так же:
Регулировка газового редуктора для плитки

Сильное смещение, обрыв крепления

Такого рода повреждения на кузове или мосту автомобиля обычно проявляются при использовании различных конструктивных доработок или усилений. Даже установка усиленных штанг легко может привести к «усталости» кронштейнов крепления, поскольку на них будет приходиться больше нагрузки, чем предусмотрено расчётами инженеров. Тем более, обычно усиленные тяги имеют больший вес.

Соответственно, при их применении следует заранее позаботиться об усилении точек крепления. Ну, а оборванный кронштейн придётся крепить сваркой, а далее проводить комплекс мероприятий по антикоррозийной защите швов.

Какие реактивные тяги идут на Ниву и другие модификации этого автомобиля

История ВАЗ-2121 насчитывает свыше четырёх десятков лет! Это, на самом деле, много. Поэтому нет ничего странного, что в современных генерациях автомобиля, примерно с 2016 года, используют не те же самые штанги, какие устанавливали на первые автомобили Нива.

Сейчас используют улучшенные варианты штанг нового образца. Они актуальны для Нива Урбан и ВАЗ-2121. Соответственно, реактивные тяги на Ниву 21213, 21214 устанавливают те же самые – на машинах с длинным кузовом, как мы уже знаем, отличаются карданные валы, а вот штанги – идентичные. И Нива Шевроле, она же ВАЗ-2130 и Lada Niva оснащается тем же доработанным вариантом.

В ассортименте SV-PARTS, кстати, присутствуют усиленные реактивные тяги на Ниву Шевроле из легированной стали:

Замена рулевых тяг (наконечников) на ВАЗ классика (2101-2107)

Опубликовано: 1 год назад

замена рулевых тяг на автомобиле ваз классика на примере ваз 2105. на всей классике процедура одинаковая.

Комплект усиленных муфт рулевых тяг для Нивы

Комплект усиленных муфт рулевых тяг автомобилей Нива — усиленные за счет применения закрытого и, соответственно, более жесткого резьбового соединения. Шестигранник под ключ 24мм. При этом закрытое резьбовое соединение защищено от коррозии и уменьшает возможность появления люфтов в регулировочном узле тяги.

Применение такой конструкции позволяет исключить поломку короткой рулевой тяги (изгиб, ослабление муфты) и гарантирует сохранение регулировок схождения при самых тяжёлых условиях эксплуатации.

ВАЖНО! Муфты сконструированы под два коротких наконечника. Для регулировки схождения необходимо отсоединять рулевой наконечник от сошки поворотного кулака

Марка: Нива, LADA 4×4, Chevrolet Niva. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.

В комплект входят:

1. Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva — 2 шт., материал сталь ст45 2. Гайки M24 10 мм — 4 шт., материал сталь ст45 3. Гайки M24 5 мм — 4 шт., материал сталь ст45

Читайте так же:
Как отрегулировать хвостовик среднего моста камаз

Изготовление усиленных рулевых тяг в НИВУ

Изготовил усиленные рулевые тяги. Основное тело-шестигранник на 24. В роли наконечников — короткие рулевые наконечники классические, вопреки ожиданиям, отрегулировали схождение быстро.

Наконечник крупным планом. Взял Трек-стиль, вроде как, самые надёжные.

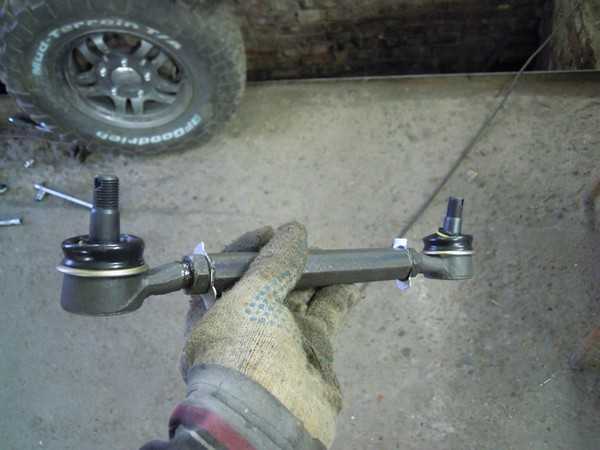

Новая тяга в сравнении со старой

Важно, чтобы, когда тяги были установлены и отрегулированы, резьба выставлялась как можно меньше. Это важно с точки зрения надёжности узла

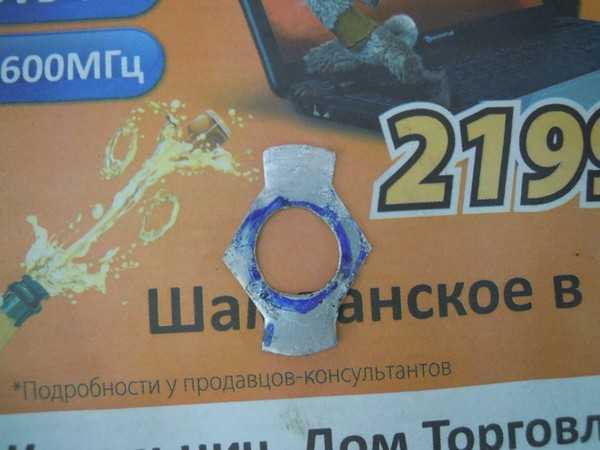

Из алюминия изготовил 4 стопорных шайбы.

Установил на тягу.

Центральную тягу не мог найти Трек-стиль, взял какую-то под названием Триал, проверим)Весит на 100гр больше старой, видимо что то усилили.

Не забываем добавлять смазки, нынешний производитель экономит на всём! После того как смазка закачена вставляем пасту от гелевой ручки, сдавливаем пыльник и выпускаем воздух с излишками смазки.

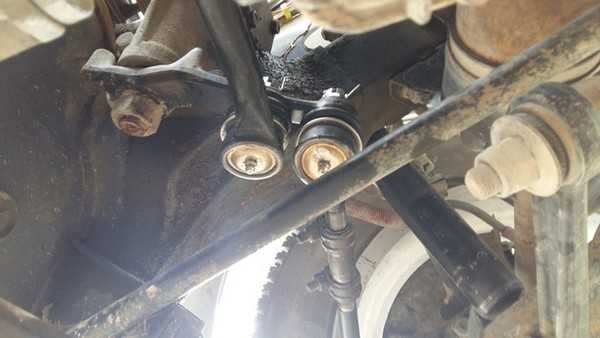

Устанавливаем на место.

Предварительно нижний рычаг я переместил максимально вперёд оставив сзади только одну шайбу, чтобы увеличить кастор…

Отрегулировали панарой задний мост. Короткими тягами отрегулировали фланец хвостовика паралельно фланцу раздатки. Сход-развал в норме. Всё в зелёной зоне!

После сход развала заплющиваем стопор.

Шайбы для регулировки развала не забываем ставить цельно-замкнутые!сход развальные очень любят вылетать!

Теперь осталась сборка салона. Работа по подвеске и наружке пока закончена…

Тавотницы в рулевые тяги для увеличения срока службы рулевых тяг НИВЫ

Вот и пришло время менять рулевые тяги, в связи с тем, что они отработали свое и уже давно. Решил увеличить срок службы рулевых, внедрением в них тавотниц. Вещь удобная шприцом литола бац, бац и едешь дальше. Купил все что нужно и дело пошло. 1. Сверлим сверлом 5,2 отверстие

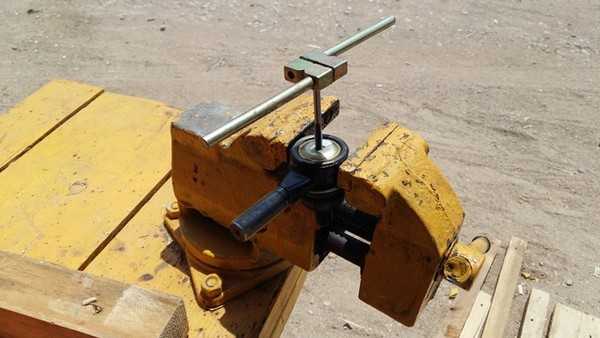

2. Мечиком на 6 нарезаем резьбу
