Код ошибки P0234 – Слишком высокое давление турбонаддува / нагнетателя; А

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0234 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Код ошибки P0234 – Слишком высокое давление турбонаддува / нагнетателя "А"

Код неисправности P0234 указывает на то, что модуль управления трансмиссией (PCM) обнаружил опасно высокое давление наддува от системы принудительного впуска двигателя. Уровни наддува, превышающие рекомендуемые, могут нарушить структурную целостность двигателя.

Обычно двигатель полагается на вакуум, создаваемый движением поршня вниз, чтобы втягивать воздух и топливо в двигатель. Нагнетатель или турбокомпрессор – это воздушный компрессор, используемый для увеличения количества воздуха и топлива, поступающего в двигатель. Что позволяет двигателю меньшего размера создавать мощность, обычно доступную для гораздо более крупного двигателя.

По мере увеличения давления наддува, нагрузка на двигатель также увеличивается. Для двигателя имеются рекомендованные пределы давления наддува. Чтобы исключить возможность отказа компонентов двигателя. Код P0234 устанавливается при нарушении этих пределов, должен быть исправлен как можно скорее. Чтобы предотвратить повреждение двигателя или трансмиссии.

Работа турбонагнетателя

Турбонагнетатели полагаются на давление выхлопных газов, чтобы вращать лопасти турбины достаточно быстро, что создает давление воздуха выше атмосферного. Но у них бывает задержка, когда давления выхлопных газов недостаточно. В зависимости от типа используемого агрегата, турбодвигателю требуется от 1700 до 2500 об / мин, прежде чем он начнет «раскручиваться».

Турбины на полной мощности вращаются со скоростью около 250 000 об / мин. Давление наддува увеличивается с увеличением оборотов двигателя. Для регулирования этого давления и предотвращения перегрузки установлен перепускной клапан.

Большинство современных турбин имеют внутренний перепускной клапан и внешний привод. На турбонагнетателе есть шток от исполнительного механизма к перепускной заслонке. Давление воздуха во впускном коллекторе проходит к верхней части перепускной заслонки.

По мере увеличения давления наддува оно начинает оказывать усилие на пружину в приводе. Которая удерживает перепускной клапан в закрытом состоянии. Чем выше повышается давление, тем сильнее оно надавливает пружину. Что приводит к открытию перепускной заслонки и направлению выхлопных газов от лопастей турбонагнетателя. Это предотвращает дальнейшее увеличение наддува.

Регулировка давления, подаваемого на перепускную заслонку, регулирует уровни наддува при определенных оборотах. Для этого компьютер использует барометрические датчики или датчики MAP.

Также задействуются датчики температуры двигателя и трансмиссии, детонации, давления на впуске. Делается это для того, чтобы определить величину открытия перепускной заслонки, необходимую для обеспечения наилучшего уровня наддува.

Для регулирования уровней наддува компьютер использует соленоид, шаговый двигатель или импульсный модулятор. Регулируя давление на привод перепускной заслонки, можно получить разную степень наддува.

Буст-контроллеры наддува (соленоиды)

Перед активатором есть специальный прибор, именуемый соленоидом, он способен менять давление, которое поступает на активатор, в результате соленоид «обманывает» активатор выдая не то давление, которое есть на самом деле, а то, которое сообщает соленоид. Поэтому, если давление до соленоида составляет 13 psi, то после соленоида — 10 psi, в итоге перепускной клапан, которой готов активироваться уже при давлении 12 psi будет бездействовать вплоть до 15 psi. Таким образом перепускной клапан откроется при давлении не менее 12 psi, при этом реальное давление будет составлять

Читайте так же:
Проверка и регулировка теплового зазора в клапанном механизме

Работа соленоида происходит благодаря использованию рабочего цикла небольшого механизма. При изменении рабочего цикла, возникает возможность управления пропускной способностью воздуха соленоидом. Управление осуществляется посредством компьютера, который анализирует давление и руководствуясь определенными алгоритмами, принимает решение об увеличении или уменьшении наддува, посредством открытия или закрытия перепускного клапана.

Области применения

Автоматика регулирует давление в обратном и подающем контуре трубопровода, предназначается для отопительных магистралей закрытого типа. Нормализация напора осуществляется, когда закрыты вентили радиаторов и уменьшена тепловая нагрузка.

Клапан обеспечивает преимущества при эксплуатации:

  • уменьшает нагрузку на работающий насос;
  • предотвращает образование ржавчины внутри котла;
  • устраняет шумы и гудение в трубах;
  • увеличивает степень нагревания энергоносителя в обратном контуре;
  • снижает гидравлические потери.

Перепускные клапаны используются в трубопроводах разной сложности. Автоматический клапан устанавливается для стабилизации давления:

  1. В многоконтурных системах подачи тепла. Потребление энергоносителя снижается при отключении одной из веток трубопровода, что ведет к повышению мощности напора. Поддержка давления на требуемом уровне позволяет избежать прорывов коллектора и перегрузки теплогенерирующего агрегата.
  2. В трубопроводах отопления, где установлены регуляторы температуры, и в магистралях горячей воды. Количество теплоносителя увеличивается или уменьшается в случае настройки температуры жидкости. Требуется восстановление баланса напора в ветке трубопровода.
  3. В линиях водоснабжения с установленными накопительными водонагревателями. Изменения объема от частого забора горячей воды ведут к дисбалансу. Перепускное устройство используется для предупреждения поломок и аварий.

Способы монтажа клапана в систему отопления

Случаи, когда установка байпаса в системе отопления необходима:

  • врезка радиаторов в однотрубную схему;
  • для обвязки циркуляционного насоса;
  • при подключении распределительных коллекторов системы теплого пола;
  • когда формируется малый контур движения теплоносителя в системах отопления с твердотопливными котлами.

В зависимости от назначения перепускного устройства выбирается зона монтажа, тип прибора.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

  • газа;
  • пара;
  • жидкостей.

По назначению системы они применяются для трубопроводов:

    ,
  • горячего водоснабжения,
  • отопления,
  • охлаждения,
  • кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

  • для радиаторов;
  • для бойлера и байпаса;
  • для автоматической подпитки;
  • для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

  • воздухоотводчик для предотвращения воздушных пробок в трубах;
  • трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
  • обратный, предотвращающий обратный поток в трубопроводе.
Читайте так же:
Регулировка задних тормозных колодок на логане

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

  • турбины;
  • механизма подачи топлива;
  • системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

В топливном трубопроводе переливной узел регулирует в ней скорость подачи бензина тем, что сливает излишек, закачиваемый к двигателю бензонасосом, назад в топливный бак.

Регулировка клапана турбины пиреном

Привет всем, на ESP я забил, т.к. блок ABS у меня без ESP, хотя кнопка есть, нахрена она там нужна не могу понять.

Но сейчас не об этом. Теперь воюю с расходом. Средняя скорость на сегодня у меня 37кмч и расход при этом 9.1л100км
Это ненормально, я считаю.
Полез я к клапану, т.к. это самое простое что можно сделать. Постоянно вылезала ошибка шприц чего-то там дефект.
Т.к. на делфи или клип дорого — купил ELM нормальный, а не такой как у меня кривой.
Прочитал пиреном — ошибка наддува — передув турбины. Полез крутить клапан. Открутил немного — логи записал.

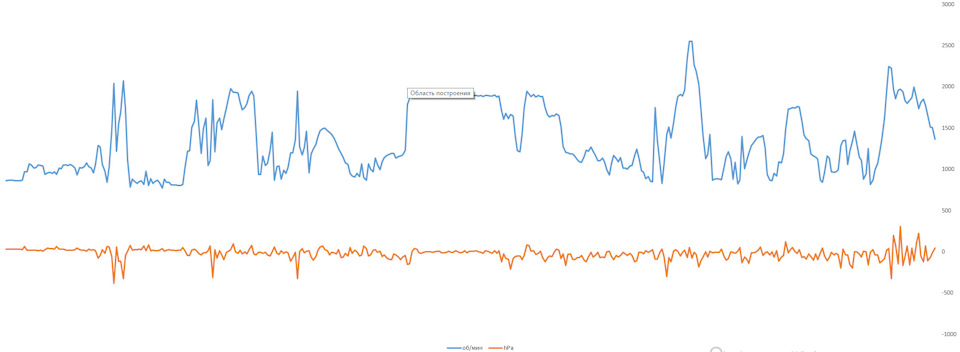

Прочитал логи и сварганил график в экселе.

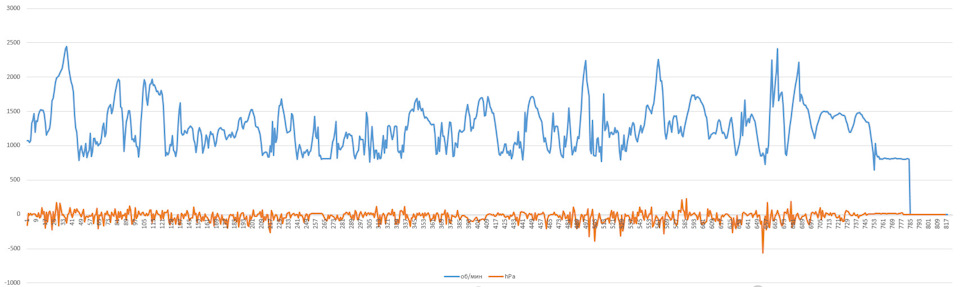

Увидел безобразие и открутил еще чуток. Второ график меня удовлетворил, да и ошибка перестава появляться.

Но расход как был конским так и остался.
Что теперь посмотреть?
— ЕГР сухой, чистил недавно, правда впускной коллектор не снимал. Может он забит там?
— Инетркуллер чистый и сухой, немного эмульсии было. Утечек воздуха вроде нигде нет, патрубки надуваются. Да и по графикам давление в норме.
Теперь к топливной приступить?

Renault Laguna 2001, двигатель дизельный 1.9 л., 120 л. с., передний привод, механическая коробка передач — своими руками
