Если не считать продукцию «Автоваза», среди российских водителей большой популярностью пользуются машины южнокорейского производства, особенно востребована модель Hyundai Solaris, которая вот уже 10 лет сходит с конвейера завода в Санкт-Петербурге. Компактный седан неоднократно становился самой продаваемой моделью как на первичном, так и на вторичном рынке. Одной из причин такой популярности является наличие удобной и надежной АКПП. На автомобиле с объемом двигателя 1,4 или 1,6 литра устанавливается 4-ступенчатая автоматическая трансмиссия A4CF1, а на моделях с более мощным двигателем – A4CF2. Обе модификации трансмиссии не застрахованы от поломок, причем ремонт коробки передач не всегда возможен или оправдан, в этом случае единственным выходом из ситуации становится замена АКПП Солярис. Стоит, правда, отметить, что новая коробка передач стоит недешево (ее цена, как правило, превышает остаточную стоимость автомобиля), поэтому автовладельцы стараются избегать этой процедуры, предпочитая продать машину и купить новую.

АКПП: конструкция и принцип работы

Традиционная автоматическая коробка передач состоит из гидротрансформатора, нескольких планетарных редукторов, а также фрикционных и обгонных муфт. К тому же в состав также входят барабаны и соединительные валы. В некоторых случаях производители транспортных средств используют тормозную ленту. К исключениям можно отнести производителя автомобилей марки «Honda, где вместо планетарного редуктора установлены валы с шестернями (конструкция как в МКП).

Гидротрансформатор

Способ монтажа гидротрансформатора не отличается от метода установки сцепления на трансмиссии с МКП. Он находится между автоматической коробкой передач и двигателем. Его корпус с основной турбиной закрепляется на маховике самого двигателя. Роль гидротрансформатора заключается в передаче момента с некоторым проскальзыванием в процессе начала движения с места. Что касается работы устройства при высоких оборотах, то оно блокируется при помощи фрикционной муфты, что делает проскальзывание невозможным. Это значительно снижает затраты на топливо, масло и энергию.

Планетарный редуктор

Основная задача планетарного редуктора заключается в опосредованной передаче крутящего момента. Переключение передач осуществляется благодаря фрикционным муфтам посредством разобщения или сообщения элементов АКП.

Обгонная муфта

Обгонная муфта имеет способность свободного проскальзывания в определенном направлении и в нужное время заклинивает с передачей момента в противоположном направлении. Как правило, она состоит из сепаратора с роликами, который помещается между внутренними и внешними кольцами.

Обратную муфту используют для значительного снижения ударов во фрикционных муфтах при переключении передач и для отключения торможения двигателем. Следует знать, что передача момента начинается только в случае повышения оборотов двигателя после осуществления переключения, которое приводит к попытке вращения деталей планетарного редуктора в противоположном направлении. Для получения более наглядного представления о работе всех систем и узнать принцип работы коробки автомат можно дополнительно посмотреть видео.

Популярной моделью легкового авто на сегодня является корейский Хендай Солярис. Это идеальное соотношение качества, комфорта и цены.

Технические характеристики Хендай Солярис:

• коробка автомат,
• 1.6 или 1.4 объем мотора,
• 4-дверный кузов,
• стильный дизайн,
• передний привод,
• великолепная динамика,
• низкий уровень расхода топлива.

Идеальное соотношение позволило автомобилю стать лидером на российском рынке по количеству проданных транспортных средств с автоматической трансмиссией.

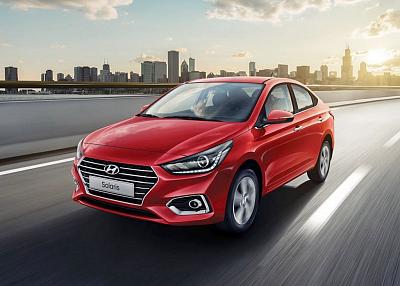

Hyundai Solaris

Полная замена масла АКПП Хендай Солярис

Самостоятельно осуществить эту процедуру невозможно, ведь для этого требуется дорогостоящее специальное оборудование, которое вряд ли отыщется в гаражном кооперативе и, тем более, в частном гараже.

Отработанное масло буквально выдавливается из коробки посредством аппарата, создающего в ней высокое давление. Затем с помощью промывочной установки АКПП окончательно очищается от остатков старого продукта и прочих загрязнений (которые, вполне вероятно, и послужили причиной ее некорректной работы). И только после этого в коробку вливается свежее масло.

Какой автомат установлен на Хёндай Солярис

До 2014 года на Солярисах могла быть установлена только 4-ступенчатый автомат A4CF1 независимо от объёма двигателя. Ещё с 2009 года компания совместно с Мицубиси начала разработку и испытания новой шестиступенчатой АКПП A6GF1 , которая пришла на смену устаревшему пятиступенчатому автомату. Изначально новую коробку устанавливали на лимитированную серию Хёндай Аванте в комплектациях HD/MD, а позже коробка досталась Сонате, Опирусу, Киа Оптима и ещё нескольким автомобилям, в том числе и Хёндай Солярису.

По официальным данным, Солярис с новой 6-ступенчатой автоматической коробкой стал экономичнее, динамичнее и плавнее, хотя цифры не всегда это подтверждают. С двигателем Gamma 1,6 и с механической КПП автомобиль потребляет 6,1 л/100 км в смешанном цикле.

Солярис с автоматом и таким же мотором просит 6,5 л. в смешанном цикле, а разгон до сотни с появлением автомата вырос на секунду — с 10,3 с до 11,3 .

Классификация и конструктивные особенности АКПП

АКПП с снятым поддоном.

По стандартам компании, индекс коробки передач A6GF1 и A4СF1 расшифровывается следующим образом:

• А — коробка автоматическая с электронным управлением;
• 6 или 4 — количество ступеней;
• G — класс по мощности момента, в нашем случае АКПП может работать с двигателями объёмом до двух литров;
• F — указывает, что АКПП предназначена для переднеприводного автомобиля;
• 1 — модификация АКПП, чем выше значение, тем больший крутящий момент может пропускать через себя коробка передач.

В некоторых модификациях АКПП A6GF1 можно встретить индекс L , что значит, что коробка рассчитана на крутящий момент не менее 400 Нм в паре с дизелем объёмом 2,4–3,8 л. Литера М говорит о способности АКПП передавать до 280 Нм крутящего момента и работать с бензиновыми и дизельными моторами объёмом 1,6–2,4 л.

Расшифровка маркировки АКПП A6GF1, A6MF1/2 и A6LF1/2/3.

Гидромеханический автомат на Солярисе имеет классическую конструкцию — гидротрансформатор, несколько планетарных редукторов, фрикционных и обгонных муфт. Тем не менее АКПП A6GF1 имеет несколько особенностей, отличающих её от других моделей:

1. Корпус перепускного клапана получил возможность изменять максимальное линейное давление , что позволяет экономить топливо.
2. Амортизационная муфта установлена непосредственно на гидротрансформатор , а это позволило улучшить преобразование частоты работы мотора и также сэкономить до 12% топлива.
3. В АКПП применена ведомая шестерня отбора мощности с торцовой шлифовкой зубьев , что позволило увеличить ресурс агрегата и снизить уровень его шума.
4. Коробка управляется блоком управления , который полностью контролирует давление масла и реагирует на изменение количества оборотов мотора, это дало возможность получить более плавные переключения передач.
5. Диапазон управления амортизирующей муфтой увеличен , что также положительно отразилось на расходе топлива.
6. Тахометр получает данные от блока управления АКПП, а не от датчика скорости машины.

Процесс замены

Некоторые автомобилисты категорически отказываются проводить самостоятельно профилактические работы, аргументируя тем, что мастера на СТО выполнят все действия максимально качественно. С этим можно согласиться, но вооружиться новыми знаниями, приобрести практические навыки куда полезнее, чем прибегать к сторонней помощи. В жизни могут возникать обстоятельства, когда рядом не будет станций технического обслуживания, а осуществить замену масла будет крайне необходимо. Вот по этой причине мы рекомендуем многие действия выполнять самостоятельно, предварительно вооружившись подробными инструкциями. Мы готовы выступить для вас в качестве проводников, о каждом шаге такой работы мы расскажем и остановим внимание на самых важных нюансах.

Когда масло в АКПП подлежит замене

Не думайте, что менять масло в коробке автомат «Хендай Солярис» вам придётся слишком часто. Если вы ещё не знаете, когда нужно проводить такие манипуляции, читайте дальше нашу информацию, и вы найдёте подробные ответы на все возникающие у вас вопросы. Производитель вашего авто в технической документации ни слова не прописал относительно крайних сроков, когда будет нужно менять масло. Именно по причине отсутствия таких сведений многие автомобилисты начинают тревожиться, опасаясь пропустить столь ответственный момент.

Мы акцентируем ваше внимание на том, что при пробеге меняется качество масла в АКПП «Хендай Солярис». Оно становится не только потемневшим, но и густым, не позволяя коробке нормально функционировать. Мы рекомендуем вам подвергать коробку передач профилактическим работам, а именно заменять трансмиссионную жидкость после того, как авто преодолеет очередные 60 тысяч километров. Многие специалисты привыкли по-иному трактовать периодичность замены масла в коробке «Хендай Солярис». В частности, рекомендуется проводить такие технические манипуляции один раз в четыре года. Временной срок прельщает больше многих специалистов, поскольку коробка продолжает работать даже при условии вынужденного простоя авто, например, в пробках.

Советы при выборе масла

Надеемся, что нам удалось вас убедить в необходимости проведения профилактических работ, меняя своевременно расходники. Безусловно, вам следует хорошо подготовиться к такой работе, приобрести необходимый объём масла в АКПП вашего «Хендай Солярис».

Некоторые автомобилисты полагают, что приобрести любой товар проще простого, никаких знаний для решения такого вопроса не требуется. К сожалению, такие упрямцы часто попадают впросак, поскольку приобретают трансмиссионную жидкость наугад. Если она не обладает допустимыми характеристиками, таким упрямцам долго ждать неприятных сюрпризов не придётся. Коробка передач просто заклинит, и ваше авто не сдвинется с места. Избежать такого печального будущего можно, если вы будете точно знать, какое масло заливать в коробку автомат «Хендай Солярис». Мы настоятельно рекомендуем вам использовать только специальную жидкость, которую разработал корейский производитель для конкретной марки автомобиля.

Если перед вами поставлена задача – приобрести масло оригинальное для АКПП «Hyundai Solaris», тогда вам нужно посетить автомагазин и поинтересоваться, имеется ли у них в наличии трансмиссионная жидкость с маркировкой ATF SP-III Lock-Up Clutch. Даже если последует отрицательный ответ, не спешите искать альтернативу, важно использовать различные варианты поиска, чтобы всё-таки получить оригинальный продукт. В конце концов, вы можете заказать масляную жидкость через интернет.

Как проверить уровень масла в АКПП

Ещё мы очень желаем обратить ваше внимание на то, что менять трансмиссионную жидкость вам будет нужно, как мы уже говорили, один раз в четыре года, но вот интересоваться «жизнью» вашей коробки передач нужно чаще. Хотя бы один раз в год следует оценивать, сколько масла осталось в АКПП «Хендай Солярис». Если вы обнаружили явный недостаток, позаботьтесь об устранении опасного дефицита. Вам нужно будет просто долить небольшой объём масляной жидкости. К сожалению, не все владельцы авто разбираются, как определить уровень масла. Однако некоторые автомобилисты точно знают, что воспользоваться нужно щупом, на его поверхности пронаблюдать, в какой позиции находятся масляные следы.

Важно, чтобы они были между минимальным и максимальным показателями.

Чтобы без погрешности установить уровень масла, вам сначала нужно прокатиться на вашем авто, преодолевая минимум 15 километров пути. Это позволит разогреться двигателю, коробке передач, соответственно, и маслу. После остановки включите последовательно каждую скорость, между переходом на новую скорость делайте небольшие паузы, продолжающиеся около 3 секунд. Только после таких манипуляций можете достать щуп и проверить уровень масла.

Инструментарий

Каждый владелец авто стремится выполнить все действия максимально качественно. Мы, безусловно, желаем также, чтобы у вас всё получилось на «отлично», поэтому рекомендуем к предстоящей процедуре тщательно подготовиться. Вам нужно кое-что приобрести, а некоторые предметы просто найти в гараже и обеспечить, чтобы они находились поблизости во время выполнения манипуляций. В частности, вам будут нужны:

• ёмкость, в которую можно будет слить отработанную трансмиссионную жидкость;
• герметик;
• обеззараживающее средство (можно использовать спиртовой раствор);
• набор ключей;
• домкрат (если исключается возможность установить авто на смотровой яме).

Что даст безразборный ремонт двигателя Солярис?

Обработка автомобиля Hyundai Solaris 2011 года. Пробег 140000, повышенный расход масла и стук на холодном двигателе. Эндоскопия двигателя показала наличие задиров:

Результаты добавления присадки Rvs Master на повторной эндоскопии:

• образование металлокерамического слоя
• устранение стука
• устранения «масложора»

Присадка RVS-Master – геомодификатор трения, который восстанавливает изношенные детали путем наращивания слоя металлокерамики. Происходит это только там, где возможна реакция замещения атомов Fe атомами Mg. В двигателях Хендай Солярис слой металлокерамики образуется на чугунных гильзах. Остальные поверхности из алюминия очищаются от нагара. Обработка двигателя дает следующие результаты:

1. Продление ресурса (это критически важно для двигателя Хендай Солярис, восстановление которого технически сложно, да и далеко не каждый мастер готов дать гарантию на результат проделанной работы).
2. Повышение эластичности резиновых уплотнителей, что минимизирует утечки масла.
3. Снижение расхода топлива – до 15%.
4. Минимизация шумов и вибраций двигателя Хендай Солярис.
5. Упрощение пуска при минусовых температурах.

Для обработки двигателя Соляриса объемом 1,6 л подойдет присадка RVS Master Engine Ga4, так как в этом моторе 3,7 л масла. Аналогичный состав понадобится для 1,4-литрового двигателя, в смазочной системе которого 3,3 л масла.

Обратите внимание при интенсивной эксплуатации Hyundai Solaris следует совместить регламентную замену масла с промывкой системы присадкой MF5. Это особенно актуально в тех случаях, когда авто эксплуатируется в мегаполисе с частым простоем в пробках. Промывка снимет нагар и другие отложения с внутренних поверхностей силового агрегата.

Если в вашем Солярисе появились неожиданные нарушения в работе свечей или же вышла из строя катушка зажигания, следует более внимательно отнестись к выбору АЗС.

Скорее всего, вы заправились некачественным бензином. Чтобы впредь обезопасить себя от аналогичных последствий, применяйте присадку FuelEXx Gazoline. Она увеличит октановый показатель бензина на 3–5 единиц, оптимизирует процесс его горения, снизит вероятность замерзания.

Какое масло лучше выбрать?

Оригинальный продукт для АКПП Солярис

Водителю важно знать, какую жидкость надо лить в агрегат. Производитель Хендай рекомендует потребителям заливать в систему оригинальный продукт ATF SP 3, который изготавливается концерном. Это масло позволяет оптимально выполнить функцию смазки трущихся компонентов, а также обеспечить охлаждение узлов и качественную промывку всех деталей. При использовании оригинального продукта можно добиться оптимальной передачи крутящего момента. Что касается степени вязкости, то лучше выбрать расходный материал, который относится к пониженному классу. К примеру, всесезонные масла должны иметь индекс 90W, 140W, а зимние жидкости — 75W, 80W либо 85W.
