Все о ремонте и устройстве тормозного крана для камаза

Все о ремонте и устройстве тормозного крана для камаза

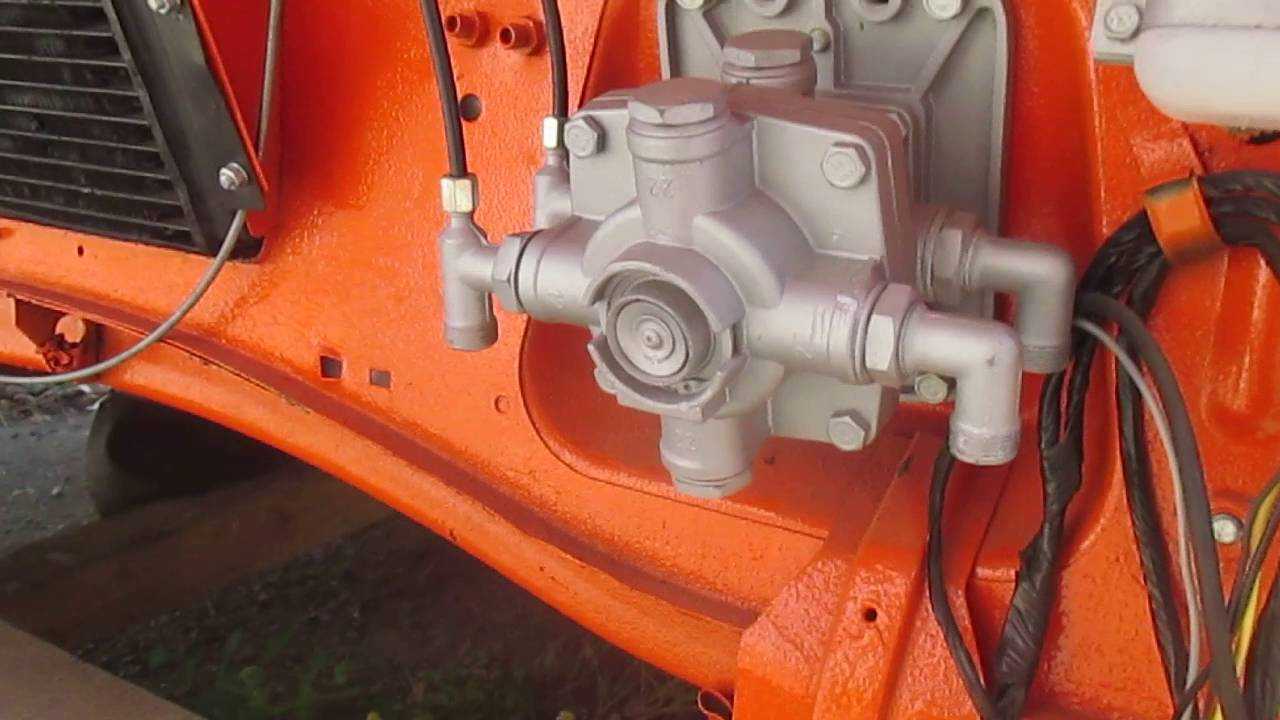

Двухсекционный тормозной кран предназначен для управления исполнительными механизмами рабочих тормозов автомобиля и привода клапанов управления тормозами прицепа при наличии раздельного привода к тормозам передней оси и задней тележки.

Двухсекционный тормозной кран ( рис. 5.11) служит для управления колесными тормозными механизмами рабочей тормозной системы и комбинированным приводом тормозных механизмов прицепа.

Уход за двухсекционным тормозным краном заключается в периодическом осмотре, очистке его от грязи, проверке на герметичность и работы.

На всех изучаемых автобусах устанавливают двухсекционные тормозные краны с раздельным торможением передних и задних колес. Тормозной кран состоит из двух частей. Верхний кран / ( рис. 108) управляет задними тормозами, а нижний 6 — передними. К головке 4 каждого крана присоединен трубопровод от воздушного баллона. Полость А справа от диафрагмы крана сообщается с тормозными камерами. Полость В слева от диафрагмы 7 сообщена с атмосферой.

Сжатый воздух из нижней секции двухсекционного тормозного крана поступает к выводу / / / клапана ограничения давления и, воздействуя на торец ступенчатого поршня 3, перемещает его вместе с соединенными между собой клапанами 4 и 6 вниз.

При отсутствии торможения вывод / через двухсекционный тормозной кран соединен с атмосферой.

При торможении автомобиля сжатый воздух из двухсекционного тормозного крана подается сначала к клапану управления тормозными механизмами при -, цепа с двухпроводным приводом, а от него к выводу / / / рассматриваемого клапана.

Функции запасной тормозной системы выполняет один из контуров, поскольку наличие двухсекционного тормозного крана 4 и двойного защитного клапана 9 позволяет обоим контурам работать независимо друг от друга при падении давления воздуха в любом из них.

Автоматический регулятор тормозных сил имеет три вывода: 1-к верхней секции двухсекционного тормозного крана ; 11 — к тормозным камерам задних колес тележки; III — в атмосферу.

При торможении рабочим тормозным механизмом ( контур II) сжатый воздух из двухсекционного тормозного крана по специальному штуцеру подается в полость камеры над мембраной ( рис. 221, г), которая через шток I и вилку 7 ( рис. 227, б), соединенную с регулировочным рычагом, приводит в действие тормозной механизм колеса.

Контур I привода передних тормозов состоит из воздушного баллона емкостью 20 л, верхней секции двухсекционного тормозного крана , клапана ограничения давления и контрольного клапана тормозных камер и контрольного вывода. В воздушном баллоне установлены краник слива конденсата, позволяющий удалять конденсат из воздушного баллона, и датчик падения давления.

Читайте так же:
Винт регулировки давления во второй ступени

При отсутствии торможения ( рис. 241, б) к выводам / и / / / из двухсекционного тормозного крана воздух не подается.

Контур II привода рабочих тормозных механизмов колес задней тележки — под действием педали сжатый воздух из верхней секции двухсекционного тормозного крана через регулятор 30 тормозных сил ( см. рис. 226) поступает к тормозным камерам 27 колес задней тележки, производя торможение.

Клапан имеет три вывода: / — в атмосферу; II — к тормозным камерам передних колес; / / / — к нижней секции двухсекционного тормозного крана управления рабочими тормозными механизмами.

Устройство

Схема тормозной системы выполнена по принципу независимого воздействия на приводные механизмы колес передней и задних осей. Пневматическая ТС, применяемая на автомобилях МАЗ, состоит из следующих элементов:

  • компрессор;
  • резервуары сжатого воздуха (ресиверы);
  • пневмопроводы и приборы управления;
  • тормозные механизмы.

Схема

На автомобиле может устанавливаться одно- или двухцилиндровый компрессор. Последний применяется на тягачах (автопоездах).

Сжатый воздух подается по пневмопроводу в ресиверы. В ТС в зависимости от модели может использоваться 3 или 4 воздушных баллона различной емкости. Каждая пара колес (ось) имеет свой ресивер: передняя и средняя — по 40 л каждый, задняя — 20 л. Отдельным 20-литровым баллоном оборудована стояночная система.

Устройством тормозной системы МАЗ предусмотрена установка тормозов барабанного типа.

Здесь торможение происходит за счет трения, возникающего вследствие прилегания колодок, расположенных на неподвижном суппорте к внутренней поверхности подвижного (вращающегося) барабана. Выполнен он из чугунной отливки диаметром 420 мм и шириной рабочей поверхности 160 мм.

Тормозной барабан

Тормозные колодки изготовлены из стали. Сверху установлены фрикционные накладки из материала не содержащего асбест. Зазор между колодками и поверхностью барабана регулируется рычагом со встроенным автоматическим регулятором. Тормоза передних колес приводятся в действие посредством диафрагменных тормозных камер (ТК). На задних осях усилие на колодки передается пружинными энергоаккумуляторами.

Управляющий воздух подводится на исполнительные механизмы тормозным краном через четырехконтурный клапан. Это приводит в действие тормоза на всех колесах одновременно. При наличии прицепа, для предотвращения его наезда на тягач, установлен клапан управления тормозами прицепа, который позволяет срабатывать тормозам несколько быстрее, чем на тягаче.

Принцип работы

Схема гидравлической тормозной системы

1 — впускной трубопровод двигателя;
2 — запорный клапан;
3 и 6 — вакуумные баллоны соответственно переднего и заднего контуров;
4 — сигнализаторы недостаточной величины вакуума;
5 и 10 — гидровакуумные усилители соответственно переднего и заднего контуров;
7— тормозной механизм заднего колеса;
8 — картер заднего моста;
9 — регулятор давления;
11 — воздушный фильтр;
12 — пополнительный бачок;
13 — главный тормозной цилиндр;
14 — тормозной механизм переднего колеса;
15 — регулировочный эксцентрик;
16 — опорные оси;
17 — опорный диск;
18 — рабочий тормозной цилиндр;
19 — оттяжная пружина;
20 — эксцентриковая шайба;
21 — накладка колодки;
22 — направляющие скобы;
23 — перепускной клапан;
24 — подводящий шланг;
25 — резиновый шланг

Читайте так же:
Регулировка скоростей на мотороллере муравей

Типовая структурная схема рабочей тормозной системы состоит из педали управления, гидравлического приводного устройства и исполнительных тормозных механизмов.

Ещё кое-что полезное для Вас:

Видео: Как работают тормоза

Принцип работы тормозной системы автомобиля заключается в следующем:

  1. движение педали управления механически передаётся на поршень главного гидроцилиндра;
  2. движение поршня внутрь основного цилиндра приводит к увеличению давления жидкости в трубопроводах, подающих тормозную жидкость на исполнительные цилиндры тормоза каждого колеса;
  3. возрастание давления в исполнительных цилиндрах приводит к перемещению поршня, который сжимает дисковые колодки или разжимает барабанные колодки на колесах;
  4. под действием трения рабочей поверхности колодок о поверхность диска или барабана происходит затормаживание колёс.

Таким образом, давление ноги на педаль усиливается гидросистемой и действует на тормозные колодки колёс. При снятии ноги с педали гидравлическое давление в системе выравнивается, и поршень в основном гидроцилиндре занимает своё исходное положение. Колодки, находящиеся под воздействием сил возвратных пружин, отпускают диски или барабаны колёс. Гидравлический привод применяется в качестве привода рабочей тормозной системы легковых и грузовых марок авто с небольшой грузоподъёмностью.

Простейший гидравлический привод состоит из следующих основных узлов и механизмов:

  • педаль управления;
  • основной тормозной цилиндр;
  • вакуумный усилитель (может отсутствовать);
  • трубопроводы;
  • колесные цилиндры;
  • регулятор давления.
  • главный тормозной цилиндр

Схема гидропривод тормозной системы

1 — тормозные цилиндры передних колес;
2 — трубопровод передних тормозов;
3 — трубопровод задних тормозов;
4 — тормозные цилиндры задних колес;
5 — бачок главного тормозного цилиндра;
6 — главный тормозной цилиндр;
7 — поршень главного тормозного цилиндра;
8 — шток;
9 — педаль тормоза

Различные конструкции главного цилиндра имеют общий принцип работы. В них во всех в свободном положении педали тормозная магистраль имеет свободный выход в резервуар, куда заливается тормозная жидкость. Это даёт возможность производить непрерывную компенсацию:

  • утечки жидкости через уплотнительные резинки цилиндров;
  • расширения тормозной жидкости при нагревании;
  • расширения объёма рабочих цилиндров за счёт выработки накладок на тормозных колодках.
Читайте так же:
Как отрегулировать зажигание на д 144

Главный цилиндр разделяет контуры управления торможением (параллельные или диагональные), через два отверстия в два разделённых резервуара каждого контура. Такая схема позволяет сохранить общую работоспособность тормозной системы автомобиля при выходе из строя какого-либо из контуров, что поднимает надёжность и безопасность вождения.

Вакуумный усилитель

Схема ваккумного усилителя

Для увеличения гидравлического давления в системе применяется вакуумный усилитель. Он обычно выполнен в одном модуле с главным тормозныи цилиндром. Усилитель имеет круговую камеру, разделённую на две половины с помощью упругой диафрагмы. Одна половина камеры сообщается через клапан с впускным коллектором мотора, где создаётся вакуум. Вторая половина камеры имеет свободный выход в атмосферу. При нажатии на педаль её действие усиливается давлением вакуума на поршень основного гидроцилиндра. В итоге гидравлическое давление в исполнительных цилиндрах увеличивает прижимное усилие колодок дополнительно до 30-40 кг.

Регулятор давления

Регулятор предназначен для снижения давления в рабочих цилиндрах задних колёс при интенсивном торможении. Его необходимость обусловлена тем, что при торможении основная масса автомобиля по инерции переносится на передние колёса, а задние колёса получают разгрузку. Блокировка колёс может привести к заносу автомобиля, поэтому давление в задних цилиндрах ограничивается распределителем давления. Он включён в цепь обоих контуров системы торможения и распределяет жидкость в задние цилиндры колёс.

Трубопроводная схема

Схема компоновки гидропривода

1 — главный тормозной цилиндр с вакуумным усилителем;
2 — регулятор давления жидкости в задних тормозных механизмах;
3-4 — рабочие контуры.

Схема распределения и передачи тормозной жидкости рабочей системы имеет основной и дублирующий контур. Когда отсутствуют дефекты в системе, оба контура функционируют раздельно как основные. При выходе из строя одного контура (утечки жидкости) второй контур работает как дублирующий. Существует следующие три схемы разделения контуров:

  1. Параллельная развязка на 2 передних и 2 задних цилиндра в каждом контуре.
  2. Диагональная развязка цилиндров по контурам (правый задний – передний левый и наоборот).
  3. Дублирующее включение (первый контур включает все 4 рабочих цилиндра, второй контур включает только 2 передних цилиндра).

Отечественные автомобили с приводом на задние колёса имеют разделение контуров по первой схеме. Иномарки и ВАЗы с передними ведущими колёсами имеют устройство тормозной системы автомобиля по второй схеме.

Тормозные механизмы

Механизмы тормозов используются для создания противодействующего вращению колёс механического момента. В основном на всех авто применяются фрикционные механизмы, работающие на трении соприкасающихся материалов. Они устанавливаются на колесе и делятся по конструкции на дисковые и барабанные типы.

Читайте так же:
Регулировка дизеля митсубиси паджеро 4д56

Дисковые тормоза

1 — колесная шпилька дисковые тормоза
2 — направляющий палец
3 — смотровое отверстие
4 — суппорт
5 — клапан
6 — рабочий цилиндр
7 — тормозной шланг
8 — тормозная колодка
9 — вентиляционное отверстие
10 — тормозной диск
11 — ступица колеса
12- грязезащитный колпачок

Дисковые механизмы могут быть с подвижным или статичным суппортом. Подвижный суппорт способствует равномерному износу трущихся накладок и, кроме того, обеспечивает постоянный зазор до поверхности диска вне зависимости от выработки накладок. Он крепится на подвеске с помощью кронштейна и имеет пазы для установки рабочих цилиндров. Диск, соединённый со ступицей колеса, имеет гладкую поверхность и отверстия для быстрого воздушного охлаждения.

Колодки с тормозящими накладками в нормальном положении прижаты к суппорту возвратными пружинами. Под давлением штока поршня исполнительных цилиндров колодки отжимаются к поверхности диска, происходит его торможение. Для индикации выработки накладок в колодках имеется датчик износа, который сигнализирует на приборную доску о критической выработке фрикционного поверхностного слоя колодок.

Барабанная система тормозов

Барабанные механизмы имеют полукруглые колодки в виде полумесяца с фрикционными накладками с наружной стороны, нижние концы которых закреплены на неподвижной оси, а верхние концы могут раздвигаться под давлением поршней исполнительных цилиндров тормозов. Прижатые в нормальном положении друг к другу стяжными пружинами полукруглые колодки под давлением поршней раздвигаются и распирают внутреннюю поверхность вращающегося барабана. Трение поверхностей колодок и барабана приводит к торможению колеса. Для компенсации выработки трущейся поверхности имеется механизм самоподвода колодок к барабану.

По отношению к тормозам барабанного типа дисковые механизмы имеют следующие преимущества:

Как работает «колдун»

Достаточно прост принцип действия или работы любого регулятора давления системы тормозов. Водитель резко жмёт на педаль, после чего у легковушки носовая часть прижимается в сторону дорожного покрытия, а задняя часть слегка приподнимается.

Так как работает регулятор чётко, то не допускает одновременного блокирования торможения задней и передней пары. Давление задних тормозов срабатывает позже, что существенно снижает риск заноса.

Принцип работы учитывает, что происходит увеличение между днищем и задним мостом. В результате такой работы отпускается поршень, отвечающий за регулировку давления. Переток жидкости в магистрали прекращается, а колёса продолжают вращаться.

Читайте так же:
Чери кимо регулировка ручного тормоза

Хотя принято считать, что редукционный гидроклапан «капризничает» во время эксплуатации и от него можно избавиться, профессионалы не рекомендуют безосновательно демонтировать данный узел. Подобные действия способны спровоцировать на дороге неконтролируемый занос. Автомобиль во время торможения потеряет управляемость, что повысит риск возникновения опасной ситуации.

Признаки неисправностей

При появление таких признаков следует проверить состояние всей тормозной системы:

  • При торможении происходит увод транспортного средства в сторону, это означает неисправность одного из механизмов торможения. задних механизмов, может быть вызван отслоением накладок от колодок, деформацией или поломкой пружин, вследствие чего колодки перекошены.
  • Возможно соскакивание зажимов с поддерживающих стоек, скрипы вызываются их попаданием между барабаном и накладками колодок.
  • Появление при торможении рывков либо вибрации педали вызывается деформацией барабана.

Принцип работы стояночного тормоза

Он является чисто механическим устройством. Приводится в действие поднятием рычага «ручника» в вертикальное положение до момента щелчка фиксатора. При этом происходит натяжение двух металлических тросов, проходящих под днищем автомобиля, которые плотно прижимают тормозные колодки задних колес к барабанам.

Для снятия машины со стояночного тормоза надо пальцем утопить фиксирующую кнопку и опустить рычаг книзу, в первоначальное положение.

Не забывайте перед началом движения проверить положение ручника! Езда с не отпущенным ручным тормозом быстро выведет из строя тормозные колодки.

ручной тормоз

Периодичность замены колодок и тормозных дисков

Во всех перечисленных случаях необходимо обращаться в профессиональный сервис для ремонта или замены неисправных элементов тормозной системы. Но лучше всего — не допускать критичного износа деталей. Так, например, разница в толщине нового и изношенного тормозного диска не должна превышать 2-3 мм, а остаточная толщина материала колодок должна составлять не менее 2 мм.

Руководствоваться пробегом автомобиля при замене тормозных элементов не рекомендуется: в условиях городской езды, к примеру, передние колодки могут износиться через 10 тыс. км, в то время как в загородных поездках могут выдержать и 50-60 тыс. км (задние колодки, как правило, изнашиваются в среднем в 2-3 раза медленнее, чем передние).

Оценить состояние тормозных элементов можно, и не снимая колеса с автомобиля: на диске не должно быть глубоких проточек, а металлическая часть колодки не должна прилегать вплотную к тормозному диску.

голоса
