Подвеска BMW F10

Подвеска BMW F10

Ходовая часть BMW F07 и F10 создана на основе подвески BMW F01, и благодаря адаптации к требованиям новой линейки автомобилей 5 серии наделена улучшенной динамикой, и при том же стала еще более комфортнее.

  • Технические характеристики
  • Передняя подвеска
  • Технические параметры
  • Задняя подвеска

На автомобилях модельного ряда БМВ Ф10 применены, известные по люксовым седанам 7 серии в кузове F01 инновации, а именно:

  • интегральное активное рулевое управление
  • ICM – интегрированная система управления ходовой частью
  • Dynamic Drive
  • EDC – электронная система регулировки жесткости амортизаторов

Ходовая часть БМВ Ф10

Ходовая часть БМВ Ф10: 1 – Подвеска/амортизация; 2 – Рулевое управление; 3 – Задняя подвеска; 4 – Колеса; 5 – Тормоза; 6 – Передняя подвеска;

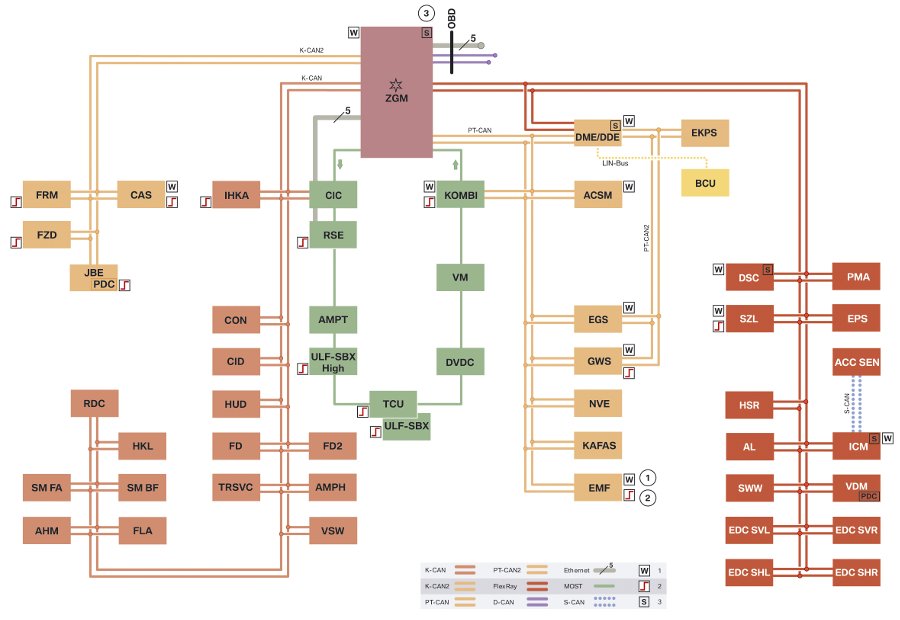

Шинная структура BMW F10

Шинная структура BMW F10: 1 – Активируемые блоки управления; 2 – Активирующие систему шин блоки управления; 3 – Узловые блоки управления запуском, предназначены для запуска и синхронизации шинной системы FlexRay; ACSM – Модуль безопасности при столкновении; AHM – Модуль прицепа; AL – Активное рулевое управление; AMPH – Усилитель Hi-Fi; AMPT – Усилитель Top Hi-Fi; BSD – Интерфейс передачи данных последовательным двоичным кодом; BCU – Зарядный блок для дополнительной аккумуляторной батареи; CAS – Система доступа в автомобиль; CIC – Car Information Computer; CIC – Basic Car Information Computer Basic; CID – Центральный информационный дисплей; CON – Контроллер; D-CAN – Диагностическая шина CAN; DDE – Цифровая электронная система управления дизельным двигателем; DME – Цифровая электронная система управления двигателем; DSC – Система динамического контроля устойчивости; DVD – DVD-чейнджер; EDC SHL – Сателлит электронной системы регулировки жесткости амортизаторов, левый задний; EDC SHR – Сателлит электронной системы регулировки жесткости амортизаторов, правый задний; EDC SVL – Сателлит электронной системы регулировки жесткости амортизаторов, левый передний; EDC SVR – Сателлит электронной системы регулировки жесткости амортизаторов, правый передний; EGS – Электронная система управления коробкой передач; EKPS – Электронный блок управления топливным насосом; EMF – Электромеханический стояночный тормоз; Ethernet – Кабельная система локальной информационной сети; FD – Задний дисплей; FD2 – Задний дисплей 2; FLA – Система управления дальним светом фар; FlexRay – Шина систем управления ходовой частью; FRM – Модуль в пространстве для ног; FZD – Функциональный центр в крыше; GWS – Переключатель передач; HKL – Автоматический привод крышки багажника; HSR – Регулировка угла бокового увода колес задней оси; HUD – Виртуальный дисплей; ICM – Интегрированная система управления ходовой частью; IHKA – Встроенная автоматическая система отопления и кондиционирования; JBE – Электронный блок JBE; KAFAS – Системы помощи водителю на базе видеокамер; K-Bus – Кузовная шина; K-CAN – Кузовная шина CAN; K-CAN2 – Кузовная шина CAN 2 (500 кбит/с); KOMBI – Комбинация приборов; LIN-Bus – Шина LIN (Local-Interconnect-Network); Local-CAN – Локальная шина CAN; MOST – Система передачи данных между медийными средствами (Media Oriented System Transport); MOST port – Прямой вывод шины MOST; NVE – Электронный блок системы ночного видения; PDC – Сигнализация аварийного сближения при парковке; PT-CAN – Шина CAN двигателя и трансмиссии; PT-CAN2 – Шина CAN 2 двигателя и трансмиссии; RDC – Система контроля давления в шинах; OBD – Диагностический разъем; RSE – Развлекательная система в задней части салона; SDARS – Спутниковый радиоприемник (США); SMBF – Модуль сиденья переднего пассажира; SMFA – Модуль сиденья водителя; SWW – Предупреждение об опасности при перестроении; SZL – Коммутационный центр в рулевой колонке; TCU – Telematic Control Unit; TRSVC – Блок управления видеокамерами заднего вида и бокового вида; ULF-SBX – Универсальное зарядно-переговорное устройство, интерфейсный блок (Bluetooth-телефония); VDM – Система управления вертикальной динамикой; VM – Видеомодуль; VSW – Видеокоммутатор; ZGM – Центральный межсетевой преобразователь;

Читайте так же:
Ауди регулировка гбо своими руками

Что делать, если запотевают передние фары в BMW 5 серии F10?

Проблема: Запотевание левой фары в BMW 5 серии в кузове F10.

Подопытный: BMW 523i 2011 года.

Условия: Лето, жара, июль.

Причина запотевания передних фар: Причина не выявлена. Сколов или дефектов фары не обнаружено.

Проведя анализ форумов и ответов официальных дилеров при обращении к ним с проблемой скапливания лишней влаги в передних фарах, предполагаем, что причина запотевания в несовершенстве немецкого автопрома, о котором писали здесь.

запотевшая фара BMW F10

Инструкция по устранению дефекта

Вооружаемся крестовой отверткой. Желательно покороче.

Поворачиваем руль до конца вправо, освободив место для "разбега" над левым колесом. На защитной арке колеса, в месте, где расположена задняя часть фары, обнаруживаем пластиковое окошко, держащееся на двух саморезах.

крышка на арке колеса

Отвинчиваем два самореза и открываем окошко. Окошко никуда не денется, так как застраховано от утери пластиковой страховочной петлей.

В открывшемся окошке видим крышку, закрывающую электронную часть фары (контакты и соединения).

фара BMW F10 с обратной стороны

Откручиваем крышку против часовой стрелки.

крышка фары BMW F10

фара с открытой крышкой герметичности на BMW F10

Оставляем фару с открытой крышкой и пластиковым окошком на 2 дня. Столько времени ушло в нашем эксперименте на то, чтобы влага испарилась из фары.

Результат представлен ниже.

запотевшая и сухая фара BMW F10

После того, как фара просушилась, проделываем процедуру в обратном порядке. Завинчиваем крышку фары по часовой стрелке, поставив в положение 11.00 и повернув до 12.00. Далее закрываем окошко защитной колесной арки и привинчиваем на два самореза.

Внимание:

  • Для сушки фары выбирайте солнечную погоду. Если автомобиль стоит на улице, и нет уверенности, будет ли ночью дождь или нет, после того как стемнеет, лучше фару закрыть.
  • Ни в коем случае не передвигайтесь на автомобиле с открытой фарой. Занесете внутрь фары пыль, мусор и лишнюю влагу.
  • Крышку передней фары положите на панель приборов над рулевой колонкой, чтобы не забыть, что электронная часть фары находится в беззащитном состоянии.
  • Если автомобиль стоит на улице, и существует опасность, что ветер занесет во внутреннюю часть фары пыль и мусор, прикройте окошко в колесной арке пластиковой защитой, которая крепилась на саморезы, оставив небольшое отверстие для вентиляции.
Читайте так же:
Регулировка клапанов бмв е30 м20

Если у вас имеется иной опыт в том, как сушить фару в BMW F10, поделитесь им в комментариях.

Ремонт и продажа Б/У запчастей БМВ Х5 Е53

Ксеноновые и биксеноновые лампы дважды мощнее и ярче, чем простые галогенные. Вот такая яркость ксенона поможет BMW X5 стать усовершенствованным, а также он будет отлично освещать путь автомобилю в тёмное время суток.

В ксеноновые фары встроены специальные проекционные линзы. Последние направляют свет на дорогу. Но в этом есть маленький недостаток: И, как результат, происходит затруднение передвижения встречных автомобилей.

В придачу ко всему, ксенон, как и раньше, всё ещё остаётся символом престижа из-за своей высокой цены. Особенно если дело касается качественного ксенона на BMW X5.

Ксеноновые лампы тем хороши в эксплуатации, что служат дольше обычных галогенных ламп. Но и тут существует небольшой недостаток: Если поменяется только один элемент, то спустя некоторое время не поменянная ксенонка будет тускнеть и, в конце концов, освещение пути при езде будет неравномерным. Когда же были замечены даже самые незначительные повреждения ксеноновых или биксеноновых фар, то необходимо без промедления обратиться в сервисный центр, в котором они были установлены.

КАК ВКЛЮЧИТЬ ОМЫВАТЕЛЬ ПЕРЕДНИХ ФАР BMW E60 5 SERIES

Данные повреждения или неисправности ламп опасны тем, что могут обеспечить возгорание, поскольку лампы данного типа относятся к источникам высокого напряжения. Если автолюбитель задумал установить фары на свою машину в домашних условиях, то стоит помнить о том, что этот процесс очень трудоёмкий и к тому же во время замены данных элементов могут появиться различные неполадки с электроникой.

Так, как фары — это немало важный элемент всего BMW X5, то все процессы в нём осуществляются с помощью бортового компьютера. Отключить питание BMW X5 можно двумя путями, первый это полностью снять клеммы с аккумулятора, и после этого проводим процедуру отсоединения клемм и проводки.

Читайте так же:
Регулировка карбюратора keihin audi 80

Практически каждый автовладелец рано или поздно сталкивается с проблемой неверно отрегулированного света фар. Это может не только значительно уменьшить эффективную зону видимости ночью, но и создать реальную угрозу автомобилю, двигающемуся во встречном потоке. Регулировка направления света фар подразумевает восстановление параметров светового пучка.

Данное мероприятие происходит по технологии, которая основывается на технических показателях, которые были регламентированы производителем. На специализированной станции можно отрегулировать свет Головных фар Ксеноновых фар, включая биксеноновые Настройка фар автомобиля Bmw X5 В предложенных нами центрах имеются специальные площадки, стенды и дилерские приборы, гарантирующих что настройка фар автомобиля Bmw X5 будет проведена технически правильно.

В определенной последовательности специалисты смогут в соответствии с заданными стандартами настроить пучок света любой фары. Это означает, что обратившись в профильный центр, Вы сможете недорого восстановить нормальный свет любых — головных, противотуманных или же дополнительно инсталлированных в бампер фар.

Замена потускневших лампочек x5.

Регулировка ближнего света фар Специалисты, знающие как настроить фары у машины, понимают, как проводится регулировка ближнего света на автомобилях Bmw X5. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.

Регулировка дальнего света фар Мастера кузовных станций знают, какие меры необходимо предпринять, чтобы регулировка дальнего света фар была выполнена максимально точно. Специалисты знают особенности настройки фар, установленных на Bmw X5, а потому, данное мероприятие будет выполнено быстро и качественно.

Регулировка пучка света фар Регулировка пучка света фар должна проводиться центре по ремонту Bmw X5.

Этот сомнительный момент

Больше всего противоречий порождает надежность и эксплуатация. В то время как качество пластика и точность подгонки деталей не вызывают претензий, кожаная обивка Nappa разочаровывает. Она не такая прочная, как ожидаешь от премиального бренда.

В БМВ F10 очень много систем, о которых необходимо постоянно заботиться. Автоматическая коробка передач ZF 8HP требует замены масла каждые 60 000 км. А полноприводные версии xDrive нуждаются в еще более частом обновлении жидкости – в среднем раз в 40-50 тыс. км.

Некоторые дизельные двигатели (в частности 6-цилиндровые в версиях с полным приводом) оснащены селективным катализатором, требующим долива специальной жидкости AdBlue. Она недорогая (около 1 доллара за литр), а о необходимости ее пополнения проинформирует компьютер.

Но самый главный вопрос: что с надежностью? В ответ владельцы могут сказать многое. Механики успокаивают: пока автомобиль на гарантии, все не так плохо. Некоторые экземпляров на вторичном рынке все еще имеют гарантию на важные узлы и агрегаты. Полный же гарантийный пакет предлагают, как правило, только автомобили программы Premium Selection.

Читайте так же:
Синхронизация ключа бмв е39

Случаются сбои в работе систем, о существовании которых водители порой даже и не подозревают. Например, система защиты пешеходов, приподнимающая капот при столкновении (ее датчик попадает под действие сервисной службы). Иногда появляются жалобы на увод вправо машин, оснащенных активным рулевым управлением. Проблема решается обновлением программного обеспечения. Подверглись массовой критике шумные и дорогие шины Run-Flat.

Встречаются отказы МКПП: не возможно переключить передачу или включить задний ход. Ремонт довольно дорог.

Набор замены линз для BMW F10 2009-2017 г.в.

Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.

Как улучшить свет БМВ Ф10?

результат замены линз в фарах

Мы предлагаем не только восстановить заводской свет фар Вашего автомобиля, но и улучшить его с помощью наших фирменных линз. При этом крепежные отверстия полностью повторяют заводские отверстия, поэтому встают «болт-on» без каких-либо переделок и рамок. Соответственно Вы сохраняете положение линз и горизонт, а также не нарушаете надежность конструкции фары и рабоспособность адаптивного механизма.

Какие линзы подойдут для замены?

Наши наборы адаптированы специально для автомобилей BMW 5 серии E60 в рестайлинговом кузове 2007-2010 г.в с заводскими ксеноновыми фарами. Сам комплект же выбирается исходя из ваших предпочтений по типу свечения.

Биксеноновые модули Hella 3R:

биксеноновый набор замены линз

Наша топовая версия модулей Hella 3R поможет выжать максимум из ксенонового типа свечения. При этом заводские лампы и блоки полностью совместимы с новыми модулями. В набор входит:

  • Биксеноновые линзы Hella 3R * 2 шт;
  • Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
  • Проводка для подключения шторки * 2 шт;

Бисветодиодные модули Vision Bi-Led Professional:

билед набор замены линз

Если Вы хотите перейти на самый современный диодный тип освещения, то выбирайте данный комплект. В линзы уже встроены LED чипы и модули готовы к работе. Никаких дополнительных ламп и блоков не потребуется. В набор входит:

  • Бисветодиодные линзы Vision Professional * 2 шт;
  • Блоки управления модулем * 2 шт;
  • Проводка для подключения шторки * 2 шт;

Что Вы получаете в результате замены:

Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;

Читайте так же:
Регулировка тормозов на бмв е36

Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.

Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.

Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.

Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.

Блок предохранителей в багажнике BMW F10

Для доступа необходимо открыть заглушку на правой боковой обшивке.

Блок в багажнике BMW ф10

Cхема расположения элементов

Предохранители в багажнике ф10

Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле!

С правой стороны данного блока находится реле обогреваемого заднего стекла.

Отдельные реле багажника

ЗA основным блоком могут располагаться несколько отдельных элементов реле.

Доп реле 1

  • Реле проблесковых маячков
  • Реле аварийной сигнализации
  • Реле задних электрических стеклоподъемников
  • Реле отключения блоков предохранителей

Блоки на аккумуляторе

f10 дополнительные предохранители

НA плюсовой клемме аккумуляторной батареи (при наличии дополнительной батареи, рядом так же находятся элементы управления) размещены главные предохранители высокой мощности и некоторые реле:

  • 100A Реле отключения вентилятора охлаждения
  • 100A Главное реле
  • 100/125/150A Реле отключения блока предохранителей либо Электромеханический усилитель руля
  • 50A Hi-Fi усилитель
  • 60A Датчик развала задней оси
  • 100A Блок предохранителей № 1 в багажном отделении
  • 250A Распределительная коробка

У «баварца» есть несколько конкурентов. В их числе и Фольксваген Тигуан. Здесь мы хотим разобрать, какая немецкая машина лучше. В сравнении будут участвовать полноприводные модели с двухлитровым двигателем, работающие на бензине.

БМВ мощнее (192 против 180 л.с.), он быстрее разгоняется (7.4 и 7.7 сек.) и на 20 кг (1615 и 1636) легче. Выигрывает «баварец» и в расходе топлива, 6.3 л. против 8. У него боле 20 видов окарски кузова, тогда как у Фольксвагена всего 14. Тип трансмиссии у Х1 – 8-скоростной «автомат», Тигуана – 7-ступенчатый «робот».
